TM87PL37H/L
概述
TM87PL37(H/L)是一款具有一次性编程 ROM 的嵌入式高性能 4 位微处理器，它包含所有必需的功能，如 4 位并行处理器 ALU，程序存储器（ROM），数据存储器（RAM），输入输出（I / O）端口，定时器，频率产生器，快、慢速时钟，电阻频率转换器（RFC），背光（EL）面板驱动器，LCD 驱动器，数据查找表，看门狗定时器和矩阵按键扫描电路等。

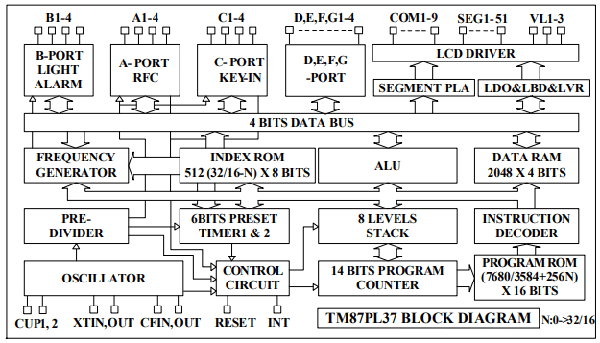

系统框图
基本功能
1. 低功耗.
1.5V/3V 工作电压范围
TM87PL37L 1.5V电源模式
TM87PL37H 3V电源模式
2. 强大的指令集。
二进制加、减法，BCD 加法、减法 单个位操作（置位，清除，分支跳转）
各种条件跳转
16 个工作寄存器和控制器
TABLE ROM 查找
LCD 驱动数据传输
3. ROM (OTP)容量. 15.5K x 16 bits.
ROM 指令最大容量 15.5K x 16 bits.
程序地址 X100~X1FFh 为 BANK 转换区域
Table ROM 最大容量 16K x 8 bits.
4. RAM 容量. 2K x 4 bits.
5. 使用直接/间接寻址方式访问数据 RAM.
6. LCD 驱动输出.
LCD 驱动器可以驱动 9 条 COM 和 51 个 SEGS 组成最多 459 个点的 LCD 面板.
SEG24~51 可定义为 IOA1~4/CX, RR, RT, RH, IOB1~4/ELC, ELP, BZB, BZ, IOC/KI1~4, IOD1~4 ,IOE1~4,IOF1~4,IOG1~4 by option.
可由 OPT 文件设置 1/1~1/9 占空比.
可由 OPT 文件设置 1/2 ~1/3 偏压.
单指令关闭所有 Segment 输出信号。
COM1~9, SEG1~41 可以通过 OPT 文件定义为 CMOS 或 P_Open 漏极输出。
可由 OPT 文件设置将 COM1~9 引脚镜像为 COM9~1. TM87PL37 规格书 DS-TM87PL37_S 5 Rev 1.1, 2023/01/31
可由 OPT 文件设置 COM2~9/9~2 为 SEG32~39/SEG31~38.
可以通过 OPT 文件选择 VL1/VL2 内置稳压器输出驱动 LCD 模式.
7. 输入输出端口.
端口 IOA 的 4 个引脚（内部下拉）可以通过 OPT 文件定义为 SEG24~27/CX, RR, RT, RH.
端口 IOB 的 4 个引脚（内部下拉）可以通过 OPT 文件定义为 SEG28~31/ELC, ELP, BZB, BZ .
端口 IOC 的 4 个引脚（具有内部下拉，低电平保持，防止输入信号抖动的电路）可以通过 OPT 文件定义为 SEG32~35/KI1~4 。
端口 IOD 的 4 个引脚（具有内部下拉，防止输入信号抖动的电路）可以通过 OPT 文件定义为 SEG36~39 .
端口 IOE 的 4 个引脚（具有内部下拉，防止输入信号抖动的电路）可以通过 OPT 文件定义为 SEG40~43.
端口 IOF 的 4 个引脚（具有内部下拉，防止输入信号抖动的电路）可以通过 OPT 文件定义为 SEG44~47.
端口 IOG 的 4 个引脚（具有内部下拉，防止输入信号抖动的电路）可以通过 OPT 文件定义为 SEG48~51。
8. 中断函数.
外部中断 4(INT 引脚，端口 IOC, IOD 和 KI 输入)。
内部中断 4 (预分频器, 定时器 1, 定时器 2 和电阻频率转换器(RFC)).
9. 内置 EL 背光片驱动线路.
ELC, ELP. 可以通过 OPT 文件定义为 SEG28, 29/IOB1, 2
10.内置闹钟,时钟和单音旋律发生器 .
BZB, BZ. 可以通过 OPT 文件定义为 SEG30, 31/IOB3, 4 .
11.内置电阻-频率转换线路（RFC）.
CX, RR, RT, RH. 可以通过 OPT 文件定义为 SEG24~27/IOA1~4 .
12.内置矩阵按键扫描功能.
KO1~KO16 (与 SEG1~16 共享)
KI1~KI4. 可以通过 OPT 文件定义为 SEG32~35/IOC1~4
13.2 个带可编程时钟源的 6 位可编程定时器.
定时器内容可随时读出
14.看门狗定时器.
15.内置 LCD 分压，升压电路.
16.双时钟运行 TM87PL37 规格书 DS-TM87PL37_S 6 Rev 1.1, 2023/01/31
可以通过 OPT 文件设定慢速时钟为外部晶体或者外部 RC 振荡器.
可以通过 OPT 文件设定快速时钟为外部 3.58MHz 陶瓷谐振器, 内部 RC 或外部 R 型振荡 器.
17.HALT 功能.
18.STOP 功能.
19.内置低压检测线路.
20.内置低压复位(2 种类型)线路
