概述

TM87PL36（H/L）是一款 具有一次性编程 ROM 的嵌入式高性能 4 位微处理器，它包含所有必需的功能，如4位并行处理ALU、程序存储器（ROM）、数据存储器（RAM），输入输出（I / O）端口，定时器，频率产生器，快、慢速时钟，电阻频率转换器（RFC），背光（EL）面板驱动器，LCD 驱动器，数据查找表，看门狗定时器和矩阵按键扫描电路等。

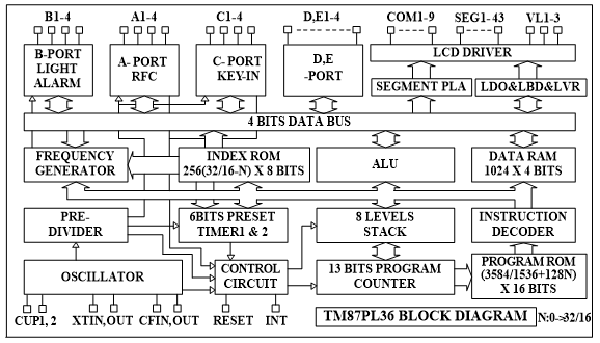

系统框图

基础功能

1.低功耗.

• 1.5V/3V 工作电压范围

TM87PL36L  1.5V电源模式

TM87PL36H TM87PL36H

2.强大的指令集

• 二进制加、减法，BCD 加法、减法

• 单个位操作（置位，清除，分支跳转）

• 16 个工作寄存器和控制器

• TABLE ROM 查找

• LCD 驱动数据传输

3.ROM 容量.7.5Kx 16 bits.

• 指令ROM最大容量                     7.5Kx 16 bits.

程序地址X100~X1FFh保留为BANK转换区域.

• 表ROM最大容量                  8Kx 8 bits.

• 在3V电源模式，支持内置表ROM 写数据(Word/Byte)指令（IAP）

4.RAM 容量.1Kx 4 bits.

5.使用直接/间接寻址方式访问数据RAM.

6.LCD驱动输出.

• LCD 驱动器可以驱动 9 条 COM 和 43 个 SEG 组成最多387个点的 LCD 面板.

• SEG24~43可定义为IOA1~4/CX、RR、RT、RH、IOB1~4/ELC、ELP、BZB、BZ、 IOC/KI1~4、IOD1~4、IOE1~4可选

• 可由 OPT 文件设置 1/1~1/9 占空比

• 可由 OPT 文件设置 1/2 ~1/3 偏压

• 单指令关闭所有公共端(COM)、段（SEG）输出信号

• COM1~9, SEG1~43可以通过 OPT 文件定义为 CMOS 或 P_Open 漏极输出

• 可由 OPT 文件设置 将 COM1~9 引脚镜像为 COM9~1

• 可由 OPT 文件设置 COM1~9/9~1 为 SEG31~39/SEG31~39

• 可以通过 OPT 文件选择 VL1/VL2 内置稳压器输出驱动 LCD 模式

7.输入输出端口.

• 端口IOA的 4个引脚（内部下拉），可以通过 OPT 文件定义为SEG24~27/CX、RR、RT、RH

• 端口IOB的 4个引脚（内部下拉），可以通过 OPT 文件定义为SEG28~31/ELC、ELP、BZB、BZ

• 端口IOC 的 4个引脚（具有内部下拉、低电平保持、防止输入信号抖动的电路），可以通过 OPT 文件定义为SEG32~35/KI1~4

• 端口IOD 的 4个引脚（具有内部下拉，防止输入信号抖动的电路），可以通过 OPT 文件定义为SEG36~39

• 端口IOE 的 4个引脚（具有内部下拉，防止输入信号抖动的电路），可以通过 OPT 文件定义为SEG40~43

8.中断功能

• 外部中断        4 (INT 引脚, 端口IOC, IOD 和 KI 输入)

• 内部中断         4 (预分频器, Timer1, Timer2 和电阻频率转换器(RFC))

9.内置EL背光片驱动线路.

• ELC, ELP.  可以通过背光片驱动线路定义为SEG28, 29/IOB1, 2

10.内置闹钟,时钟和单音旋律发生器

• BZB, BZ. 可以通过 OPT 文件定义为SEG30,31/IOB3,4

11.内置电阻-频率转换线路（RFC）

• CX, RR, RT, RH. 可以通过 OPT 文件定义为SEG24~27/IOA1~4

12.内置矩阵按键扫描功能。

• KO1~KO16 (与 SEG1~16 共享)

• KI1~KI4. 可以通过 OPT 文件定义为SEG32~35/IOC1~4

13. 2 个带可编程时钟源的 6 位可编程定时器

• 定时器内容可随时读出

14.看门狗定时器

15.内置 LCD分压，升压电路

16.双时钟运行

• 可以通过 OPT 文件设定慢速时钟为外部晶体或者外部 RC 振荡器

• 可以通过 OPT 文件设定快速时钟为外部 3.58MHz 陶瓷谐振器, 内部 RC 或外部 R 型振荡器

17.HALT 功能

18.STOP 功能

19.内置低压检测线路

20.内置低压复位(2种类型)线路
