概述

TM87ML26（H/L）是具有LCD驱动器的，具有可多次编程程序存储器(MTP)的高性能4位微控制器。 它包含所有必需的功能，例如4位并行处理器ALU，程序存储器（ROM），数据存储器（RAM），输入输出（I / O）端口，计时器，时钟产生器，双时钟操作，电阻频率转换器（RFC），背光（EL）面板驱动器，LCD 驱动器，数据查找表，看门狗定时器和矩阵按键扫描电路。

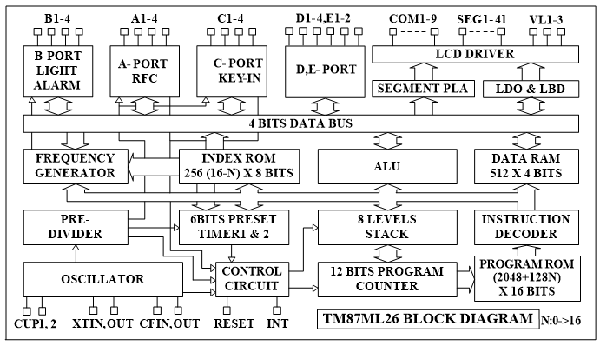

系统框图

基本功能

1.低功耗.

• 1.5V/3V 工作电压范围.

TM87ML26L电源模式为1.5V

TM87ML26H电源模式为3V

2.指令集.

• 二进制加法、减法，BCD加法、减法

• 4位x 4位乘法器

• 单位操作（置位，清除，分支跳转）

• 各种条件跳转

• 16个初始工作寄存器和控制器（可以通过页面模式扩展到所有RAM）

• ROM查找表

• LCD驱动器数据转换与输出指令

3.ROM (MTP) 容量.4K x 16 bits

• 指令ROM 最大容量         4K x 16 bits

• 查找表ROM 最大容量      4K x 8 bits

• 烧录次数: 1000 次 (最少)

4.RAM 容量.  512 x 4 bits

5.数据存储器（RAM）具有直接/间接寻址模式

6.LCD 驱动输出

• LCD驱动器可以驱动9 条COMS 和 41个 SEGS 组成最多369个点的LCD面板

• SEG24~41 可以由OPT文件定义为IOA1~4/CX, RR, RT, RH, IOB1~4/ELC, ELP, BZB, BZ,IOC/KI1~4, IOD1~4 ,IOE1,2 可选

• 可由OPT文件设置1/1~1/9 占空比

• 可由OPT文件设置1/2 ~1/3 偏压

• 单指令关闭所有Segment输出

• COM1~9, SEG1~41 可以通过OPT文件定义为 CMOS 或 P_open 漏极输出

• 可以通过OPT文件将COM1~9 引脚镜像为 COM9~1

• COM2~9/9~2 可以通过OPT文件定义为SEG38~31/SEG39~32

• 可以通过OPT文件选择 VL1/2 内置稳压器模式

7.输入/输出端口

• 端口 IOA的4个引脚（带内部下拉）可以通过OPT文件定义为  SEG24~27/CX, RR, RT, RH

• 端口 IOB的4个引脚（带内部下拉）可以通过OPT文件定义为SEG28~31/ELC, ELP, BZB, BZ

• 端口 IOC的4个引脚（具有内部下拉，低电平保持，防止输入信号抖动的电路）可以通过OPT文件定义为 SEG32~35/KI1~4

• 端口 IOD的4个引脚（具有内部下拉，防止输入信号抖动的电路）可以通过OPT文件定义为SEG36~39

• 端口 IOE的2个引脚（具有内部下拉，防止输入信号抖动的电路）可以通过OPT文件定义为 SEG40~41

8.中断功能

• 外部中断4 (INT 引脚,  IOC端口, IOD & KI输入)

• 内部中断4 (预分频器, 定时器1, 定时器2 &电阻频率转换器(RFC))

9.内置EL背光片驱动线路

• ELC, ELP. 可以通过OPT文件定义为 SEG28, 29/IOB1, 2

10.内置闹钟,时钟和单音旋律发生器

• BZB, BZ. 可以通过OPT文件定义为SEG30, 31/IOB3, 4

11.内置电阻-频率转换线路（RFC）

• CX, RR, RT, RH. 可以通过OPT文件定义为 SEG24~27/IOA1~4

12.内置矩阵按键扫描功能

• KO1~KO16 (与SEG1~16共用)

• KI1~KI4. 可以通过OPT文件定义为SEG32~35/IOC1~4

13.2个带可编程时钟源的6位可编程定时器

• 定时器内容可随时读出

14.看门狗定时器

15.内置LCD分压，升压电路

16.双时钟运行

• 可以通过OPT文件设定慢速时钟为外部晶体或者外部RC振荡器

• 可以通过OPT文件设定快速时钟为外部 3.58MHz陶瓷谐振器, 内部 RC 或外部 R 型振荡器

17.HALT 功能

18.STOP 功能

19.内置低压电量检测

20.内置低压复位(2种类型)
