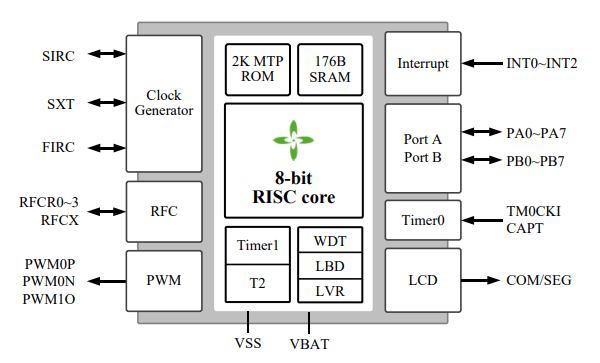

系统框图

基本功能

1.工作电压 :

• M5620: VBAT= LVR~3.6V

• M5625:VBAT= LVRC~1.8V

• M5640:VBAT= LVR~3.6V

• M5645:VBAT= LVRC~1.8V

注: 上电VBAT必须超过LVR。设置LVROFF = 0x37（禁用LVR）可获得最低VBAT操作, LVRC（ROM错误复位，遵循最小工作电压）始终使能。 请参阅 “LVR v.s. SXT32K Min. Operating Voltage” 特性曲线图。

2.Timepiece Current (CPU 关闭, LCD 开启, 32K 晶体振荡器) :

• M5620: 5uA @VDD=3V, VBAT=3V, without power saving

• M5620: 3uA @VDD=1.5V, VBAT=3V, with  power saving

• M5625: 2uA(1/2bias) or  4uA(1/3bias) @VDD=1.5V, VBAT=1.5V

• M5640: 5uA @VDD=3V, VBAT=3V, without power saving

• M5640: 3uA @VDD=1.5V, VBAT=3V, with  power saving

• M5645: 2uA(1/2bias) or  4uA(1/3bias) @VDD=1.5V, VBAT=1.5V

3.程序 ROM:

• M5620: 2K x 14 bit MTP (Multi Time Programmable ROM)

• M5625: 2K x 14 bit MTP (Multi Time Programmable ROM)

• M5640: 4K x 14 bit MTP (Multi Time Programmable ROM)

• M5645: 4K x 14 bit MTP (Multi Time Programmable ROM)

4.RAM:

• M5620: 176 bytes

• M5625: 176 bytes

• M5640: 336 bytes

• M5645: 336 bytes

5.STACK: 6级

6.I/O 端口:

• 开漏输出

• CMOS推挽输出

• 施密特触发输入，带上拉电阻选项

7.系统振荡源 (Fsys) :

• -快时钟

• -FIRC (内部快速 RC) : 3.8MHz @VDD=3V; 1.3MHz @VDD=1.5V

• -慢时钟

• -SIRC 内部慢速 RC) : 45KHz @VDD=3V; 32KHz @VDD=1.5V

• -SXT (慢速晶振) : 32768 Hz

• 系统振荡源可除以1/2/4/8作为系统时钟 (Fsys)

• 快速时钟和慢速时钟之间的双系统时钟切换

• -FIRC + SIRC

• -FIRC + SXT

8.省电工作模式

• FAST 模式: CPU 运行在快速时钟

• SLOW 模式: CPU 运行在慢速时钟

• IDLE 模式: 快速时钟与CPU 停止。慢速时钟、Timer2与LCD 保持运行。

• STOP模式: 所有时钟停止

9.电阻-频率转换器  (RFC)

10.三个独立的定时器

• Timer0 (TM0)

• -8位定时器，带有1~256分频选项，计数器/重载/中断/停止/捕获功能

• -时钟源: Fsys 或慢速时钟 /1/4/16/64 (SIRC/SXT)

• Timer1 (TM1)

• -8位定时器，带有1~256分频选项，重载/中断/停止/捕获/清除功能

• -时钟源: Fsys

• Timer2 (T2)

• -21位定时器，带有4个中断周期选项(60s/1s/0.5s/0.125s)

• -时钟源: Fsys /128或慢速时钟(SIRC/SXT)

• -如果Timer2的时钟源选择为慢速时钟, 则Timer2可工作在IDLE 模式，用于唤醒CPU

11.中断 (Interrupt)

• 三个外部中断引脚 (INT0~INT2)

• -上升沿或下降沿触发中断

• Timer0/Timer1/Timer2中断

• PWM0 中断

• RFC溢出中断

12.唤醒 (Wake up)

• 外部中断引脚（INT0〜INT2）可以在IDLE / STOP模式下唤醒CPU。

• PB [7：0]低电平 可以在IDLE / STOP模式下唤醒CPU。

• 如果Timer2的时钟源为慢时钟，则Timer2中断 可以在IDLE模式下唤醒CPU

• 如果PWM0的时钟源为慢时钟，则PWM0中断 可以在IDLE模式下唤醒CPU

           RFC溢出中断

13.LCD 控制器 / 驱动器

• 4节亮度可调用于VLCD (仅适用于1/3 LCD Bias)

• 可选择1/3 duty or 1/4 duty

• -M5620：

• 最大 28 SEG x 4 COM,

• 1/3 LCD Bias电压, 典型值 VL1=1.0V, VL2=2.0V, 和 VLCD=3.0V

• -M5625：

• 最大 26 SEG x 4COM,

• 1/3 LCD Bias电压, 典型值 VL1=1.0V, VL2=2.0V, 和 VLCD=3.0V

• 1/2 LCD Bias电压, 典型值 VL1=1.5V 和 VLCD=3.0V

• -M5640：

• 最大 44 SEG x 4 COM,

• 1/3 LCD Bias电压, 典型值 VL1=1.0V, VL2=2.0V, 和 VLCD=3.0V

• -M5645：

• 最大 42 SEG x 4 COM,

• 1/3 LCD Bias电压, 典型值 VL1=1.0V, VL2=2.0V, 和 VLCD=3.0V

• 1/2 LCD Bias电压, 典型值 VL1=1.5V 和 VLCD=3.0V

14.看门狗定时器 (WDT)

• 由系统时钟提供2个可调复位时间, 216/Fsys 或 215/Fsys

• -1.4s/0.7s @VDD=3V, Fsys = SIRC

• -2.0s/1.0s @VDD=1.5V, Fsys = SIRC

• 在 IDLE/STOP模式下，硬体会自动关闭看门狗定时器

15. 两个8位 PWM用于蜂鸣器 /红外应用 (PWM0&PWM1)

• 可调周期、占空比和时钟预分频

• PWM时钟源: 快速时钟或慢速时钟

16.复位 (Reset)

• 上电复位

• 看门狗复位

• 低电压复位(LVR)

M5620:1.6V@25°C

M5625:1.1V@25°C

M5640:1.6V@25°C,

M5645:1.1V@25°C

• 外部引脚复位

17.低电池电压检测 (LBD) 由带隙电压基准

• M5620: Detect VBAT from 2.4V to 3.0V

• M5625: Detect VBAT from 1.2V to 1.5V @LCDON=1

• M5640: Detect VBAT from 2.4V to 3.0V

• M5645: Detect VBAT from 1.2V to 1.5V @LCDON=1

18.工作温度范围 :

• M5620: -40°C to + 85°C

• M5625: -20°C to + 85°C

• M5640: -40°C to + 85°C

• M5645: -20°C to + 85°C

19.封装类型 :

• M5620: Dice-form / SSOP48

• M5625: Dice-form / SSOP48

• M5640: Dice-form / LQFP48 / LQFP64

• M5645: Dice-form / LQFP48 / LQFP64

20.支持ICE仿真版 (EV board on ICE)

• EV board: EV8228
