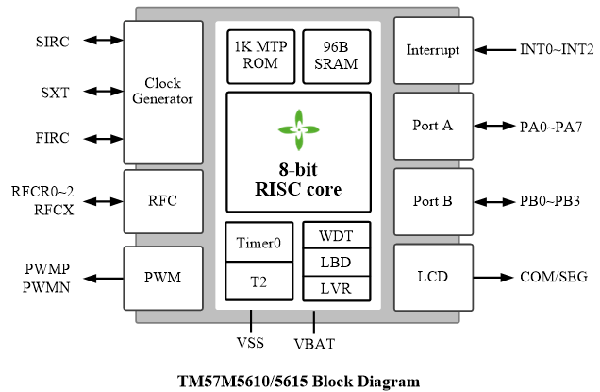

系统框图

基本功能

1.工作电压 :

• VBAT=LVR~3.6V (M5610)

• VBAT=LVR~1.8V (M5615)

2.计时电流 (CPU 关闭, LCD 开启, 32K 晶体振荡器) :

• M5610: 5uA @VDD=3V, VBAT=3V, 省电模式不开启

• M5610: 1uA @VDD=1.5V, VBAT=3V, 省电模式开启

• M5615: 1.5uA @VDD=1.5V, VBAT=1.5V

3.程序ROM: 1K x 14 位 MTP (多次可编程ROM)

4.RAM: 96 x 8 位

5.堆栈: 5 级

6.I/O 端口: 最多12个可编程I / O引脚

• 开漏输出

• CMOS 推挽输出

• 带上拉电阻选项的施密特触发器输入

7.系统振荡源 (Fsys) :

• 快速时钟

• -FIRC (内部快速 RC) : 3.8MHz @VDD=3V; 1.3MHz @VDD=1.5V

• 慢速时钟

• -SIRC (内部慢速RC) : 80KHz @VDD=3V; 40KHz @VDD=1.5V

• -SXT (慢速晶振) : 32768 Hz

• 系统振荡源可除以1/2/4/8作为系统时钟 (Fsys)

• 双系统时钟在快时钟和慢时钟之间切换

• -FIRC + SIRC

• -FIRC + SXT

8.省电工作模式

• FAST 模式: CPU 运行在快速时钟

• SLOW 模式: 快速时钟停止, CPU 运行在慢速时钟

• IDLE 模式: 快速时钟和CPU 停止；慢速时钟, Timer2和LCD 保持运行

• STOP 模式: 所以时钟停止

9.电阻-频率转换器 (RFC)

10.两个独立的定时器

• Timer0 (TM0)

• -8位带有1~256预分频选项，重载/中断/停止功能

• -时钟源: Fsys 或 慢速时钟/16 (SIRC/SXT)

• Timer2 (T2)

• -具有4个中断时间周期选项的21位定时器(60s/1s/0.5s/0.125s)

• -时钟源: Fsys /128 或慢速时钟 (SIRC/SXT)

• -IDLE 模式唤醒, 如果时钟源是慢时钟

11.中断

• 三个外部中断引脚 (INT0~INT2)

• -上升或下降沿触发中断

• -从IDLE / STOP模式唤醒CPU

• Timer0/Timer2中断

• RFC 溢出中断

12.LCD 控制器/驱动器

• 1/3 or 1/4 占比

• 4 COM x 11 SEG or 3 COM x 12 SEG

• 1/2 LCD 偏压, 典型 VL1=1.5V 和VLCD=3V

13.看门狗定时器(WDT)

• 内置RC振荡器，2个可调复位时间

• -0.8s/0.4s @VDD=3V

• -1.6s/0.8s @VDD=1.5V

• 在 IDLE/STOP模式下禁止看门狗定时器

14. 用于蜂鸣器的8位 PWM / IR 应用

• 可调周期& 时钟预分频

• 时钟源: 快速时钟或慢速时钟

15.四种类型复位

• 上电复位 : M5610  (2V@25°C, 2.4V@-40°C) , M5615 (1.29V@25°C, 1.40V@0°C)

• 看门狗复位

• 低电压复位M5610=1.7V, M5615=1.25V  (M5615上电后建议使用LVROFF关闭LVR)

• 外部引脚复位

16.低电池电压检测器（LBD），由带隙电压基准

• M5610: 检测VBAT从2.4V到3.1V

• M5615: 检测VBAT从1.2V到1.6V

17.工作温度范围 :

• M5610: -40°C to + 85°CM5615:  0°C to + 85°C

18.封装类型 :  SSOP28 / TSSOP20 / dice-form

19.EV Board: EV8222
