TM56F8225

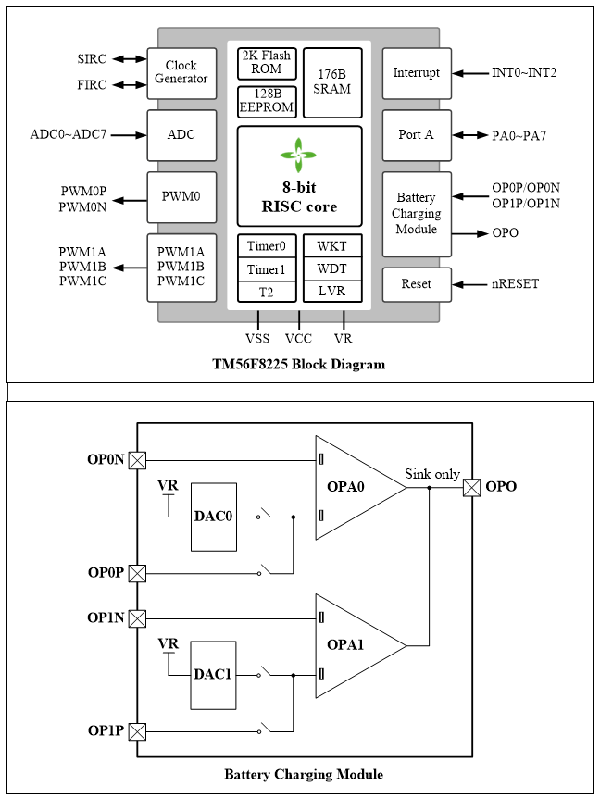

系统框图
基本功能
1.ROM: 2K x 16位Flash 程序存储器
至少10K次擦除
至少10年的数据保存
2.EEPROM: 128 x 8 位
至少50K次擦除
至少10年的数据保存
3.RAM: 176 x 8 位
4.STACK: 8级
5.系统振荡源 (Fsys) :
快速时钟：FIRC (内部快速 RC) : 8 MHz
慢速时：SIRC (内部慢速 RC) : 70 KHz @VCC=5V
6.系统时钟预分频器:
系统振荡源可除以 1 / 2 / 4 / 8作为系统时钟 (Fsys)
7.双系统时钟:
FIRC + SIRC
8.省电工作模式
快速模式:慢速时钟可以禁止或使能，CPU在快速时钟下保持运行
慢速模式: 快速时钟可以禁止或使能，CPU在慢速时钟下保持运行
空闲模式: 快速时钟和CPU停止。慢速时钟，T2和WKT保持运行
停止模式: 所有时钟停止，T2和WKT停止运行
9.3个独立定时器
Timer0
-8位定时器，除以 1~32768 预分频选项 ，具有自动重载 / 计数器 /中断/ 停止功能
Timer1
-8位定时器，除以 1~32768 预分频选项 ，具有自动重载 /中断/ 停止功能
T2
-15位定时器，带有4个中断间隔时间选项
-空闲模式唤醒定时器或用作一个简单的15位时基
-时钟源: 慢速时钟 (SIRC), Fsys/128
10.中断
三个外部中断引脚
-1个引脚为下降沿唤醒触发并中断
-2个引脚为上升或下降沿唤醒触发并中断
Timer0 / Timer1 / T2 / WKT中断
ADC 中断
PWM1周期和PWM1A / PWM1B / PWM1C占空比中断
11.唤醒定时器 (WKT)
由内置RC振荡器提供时钟，具有4个可调节的中断时间
-16 ms / 33 ms / 65 ms / 130 ms @VCC=3V
-15 ms / 29 ms / 59 ms / 118 ms @VCC=5V
12.看门狗定时器 (WDT)
由内置RC振荡器提供时钟，具有4个可调的复位时间
-130 ms / 260 ms / 1040 ms / 2080 ms @VCC=3V
-118 ms / 236 ms / 944 ms / 1888 ms @VCC=5V
在停止模式下可以禁止/使能看门狗定时器
13. PWM x 4
PWM0
-8 + 2位，占空比可调，周期可调的PWM
-PWM0时钟源：快速时钟或FIRC 8 MHz / 16MHz，具有1〜8个预分频器
-互补PWM输出（PWM0P，PWM0N）
-非重叠时间可调：（0〜8）*（PWMCLK）
PWM1A / PWM1B / PWM1C
-具有三组独立的占空比可调和共享周期可调的16位PWM1
-PWM1共享时钟源：系统时钟（Fsys）或FIRC 8 MHz / 16 MHz
-具有占空比和周期中断功能
14.具有8个输入通道和1个内部参考电压的12位ADC
内部参考电压VR (3V ±1.2% @25*C, VCC=3V~5V)
ADC参考电压 = VCC或 VR
15.电池充电模块
OPA x 2
10位DAC x 2
-DAC参考电压 = VR (3V ±1.2% @25*C, VCC=3V~5V)
16.复位源
上电复位
看门狗复位
低电压复位
外部引脚复位
17.低电压复位 (LVR) / 低电压检测标志 (LVD)
4级低电压复位: 2.2V / 2.8V / 3.6V / 4.2V
3级低电压检测: 2.8V / 3.6V / 4.2V (当 LVR = 2.2V)
18.工作电压
Fsys = 4 MHz，1.6V〜5.5V @LVR禁止。建议LVR在-40℃至+ 85℃时为2.2V或更高
Fsys = 8 MHz，2.1V〜5.5V @LVR禁用。建议LVR在-40℃至+ 85℃时为2.8V或更高
注意：上电VCC必须超过LVR 2.2V和所选的LVR电平，请参阅“电气特性图”以避免进入ROM死区。
19.工作温度范围: -40°C to + 85°C
20.读表取指令：16位ROM数据查找表
21.集成的16位循环冗余校验功能
22.指令集: 39 条指令
23.I/O 端口:
最多8个可编程I / O引脚
-开漏输出
-CMOS推挽输出
-施密特触发器输入，带上拉电阻选项
-所有I/O具备High-Sink和High-Drive
5个OPA模拟I / O引脚
1个参考电压输出引脚 (VR = 3V ±1.2% @25*C, VCC=3V~5V)
24.编程连接支持4线（ICP）或7线（正常模式）
25.封装类型:
SOP-16 (150 mil)
DIP-16 (300 mil)
26.在ICE上支持的EV板
EV板: EV8235
