海速芯最新推出 | TK8811CS超低功耗触控专用IC
时间:2022-07-08
1.概述
海速芯全新推出TK8811CS超低功耗触控专用IC,采用海速芯研发的最新电荷检测技术,利用操作者的手与触摸按键感应焊盘之间产生电荷电平来进行检测,通过检测电荷的微小变化来确定手指接近或者触摸到感应表面。触摸专用IC通过和不带触摸的MCU组合使用,满足单一触摸的简单需求,可作为替代触摸MCU的选择之一。
TK8811CS工作模式下3.7uA ,待机低功耗模式下2.7uA @3V。工作电压2.1V~5.5V。稳定的触摸检测效果可以广泛的满足不同应用的需求。TK8811CS触摸芯片检测PAD的大小可依不同的灵敏度设计在合理的范围内,低功耗与宽工作电压,是此触摸芯片在锂电池应用上的特性。输出响应时间大约为快速模式下60mS@VDD=3V,工作模式分为平常模式与低功耗模式,10秒无按键,即进入低功耗模式。输出响应时间大约为低功耗120mS@VDD=3V。目前提供SOT23-6/DFN-6两种封装,具有封装小,外围元件少,成本低,反应速度快等特点。
2.产品特性
1)单通道触控按键检测;
2)工作电压:2.1V~5.5V;
3)工作电流:平常模式=3.7uA / 低功耗模式=2.7uA @VDD=3V;
4)工作模式分为平常模式与低功耗模式,10秒无按键,进入低功耗模式;
5)响应时间:平常模式小于60mS, 低功耗模式小于120mS;
6)可由TK脚位电容调整灵敏度(0pF~30pF);
7)可选择低电平有效或高电平有效输出;
8)可选择钮模式或开关模式输出;
9)触摸键长按复位时间为8 秒;
10)LVR=2.0V;
11)SOT23-6,DFN-6封装。

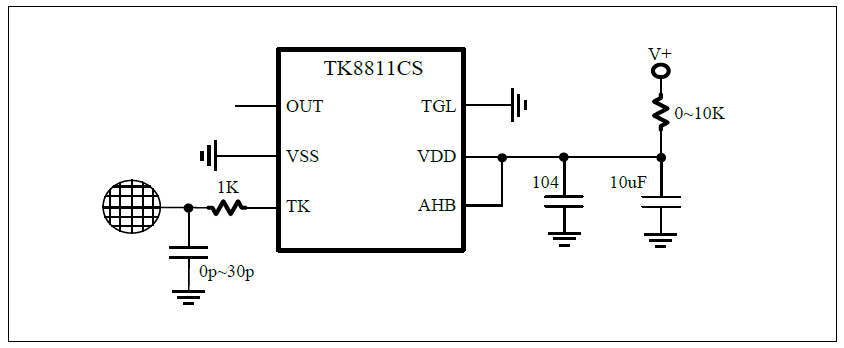

3.应用电路
