海速芯推出IH电磁炉专用IC-TM52F8558
时间:2020-11-27
TM52F8558是一颗F51架构,8K Flash + 128B EEPROM,拥有丰富外设的MCU。其作为专用IH电磁炉主控,设计的产品相比传统电磁炉,输出功率可控制,热转换效率高,最大可支持5000W额定功率。
产品封装有:SOP-20 、QFN-20、SOP-16。
---IH电磁炉专用IC 产品优势---
1. F51架构, 8K Flash + EEPROM 128B , 内置32位乘除法器;
2. 内置硬件CRC16 ,配合软件符合UL60730规范;
3. 内置PPG 与PPD端口 双模式控制脉波输出;
4. 内置1组OPA放大器,5组CMP比较器;
5. 内置OPA 与CMP offset 内部校准与软件校准功能;
6. 内置16-bit PWM*2输出用于警示与按钮时发音, 以及风扇控制;
7. IIC 接口用于连接触控显示面板, UART 接口用于连接Wifi 或BLE;
8. 12-bit ADC输入12-ch,用于侦测电源电压电流换算功率, 侦测IGBT温度是否过热,侦测炉面温度是否过热或到达设定温度;
9. 强悍的工业级规格, EFT, EMS抗干扰特性佳。
---产品特性---
一般电磁炉PPG 模式驱动 :
1. 1组OPA含offset校校准功能, 5组CMP做过流过电压过温保护;
2. OPA与CMP相连组成内置的过流保护功能;
3. PPG模式可设置单次触发, 输出设定宽度的low脉波;
4. 可设定由CMP输出的边缘计数触发、准位时间宽度触发PPG保护与中断;
5. PPG计数可 auto reload;
6. CMP可自动计数检锅次数;
7. PPG数值可自动递增递减调整。
---技术原理---

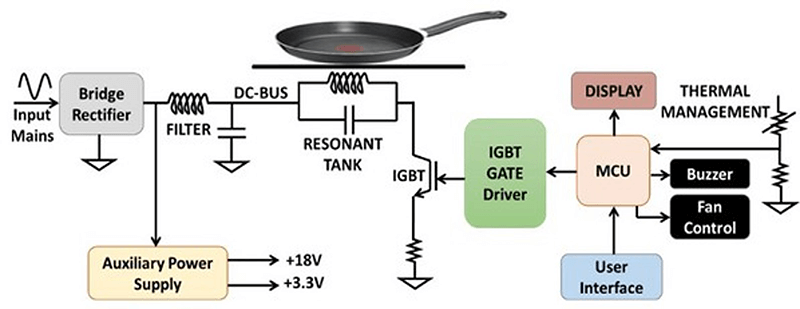

一般电磁炉:

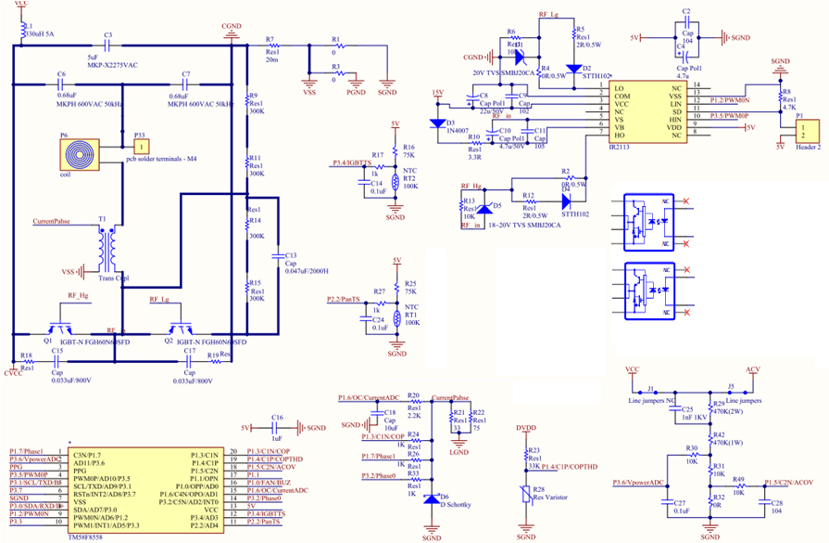

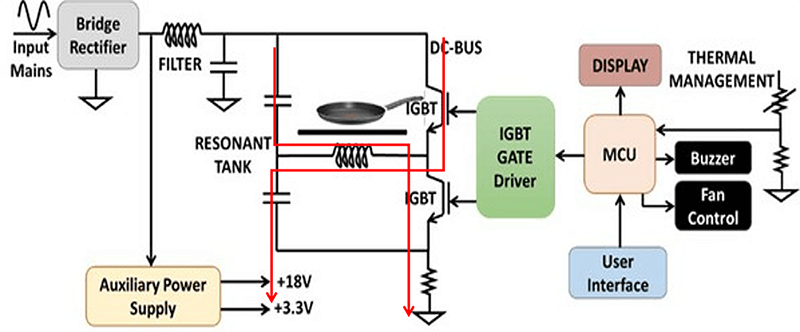

感应电磁炉(TM52F8558):
---产品优势---
一般电磁炉:

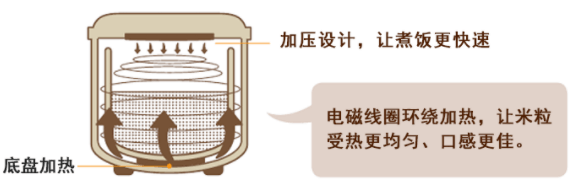

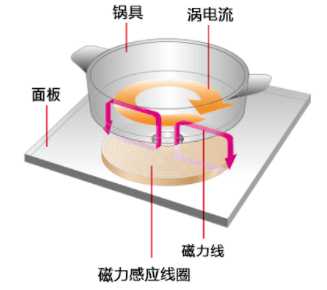

传统电磁炉:其原理是通过电流的流动产生电磁波,在锅底可形成涡电流效应,从而使锅本身变热。
缺点:
1. 功率控制不稳定,无法控制细微的功率输出;
2. 额定功率小< 2000W;
3. IGBT额定电压范围, 约1200~1350V。
感应电磁炉(TM52F8558):
通过电磁感应,由锅的电阻进行加热。采用电磁诱导加热而产生热量,直接对锅进行加热,所以热效应较好。
优点:
1. 功率控制稳定,可控制细微的功率输出;
2. 额定功率大<5000W ( 2倍);
3. IGBT额定电压范围小, 约600~650V;
4. 转换效率高: 90% ;
5. 加热速度快,可快炒。
---技术差异---
准谐振转换器与半桥谐振转换器对比:
参数 | 准谐振(QR)转换 | 半桥(HB)转换器(TM52F8558) |
产品售价 | 较低 | 较高 |
开关电路 (IGBT额定电压范围) | 需要1支IGBT (1200-1350V) | 需要2支IGBT (600-650V) |
开关电路稳定性 | 较不稳定 | 稳定 |
额定功率 | <2000W | 5000W |
散热器和PCB尺寸 | 较小 | 较大 |
市场 | 家用 | 商用 |
