52系列又添新成员-灵活通用的TM52F1376
时间:2021-10-22

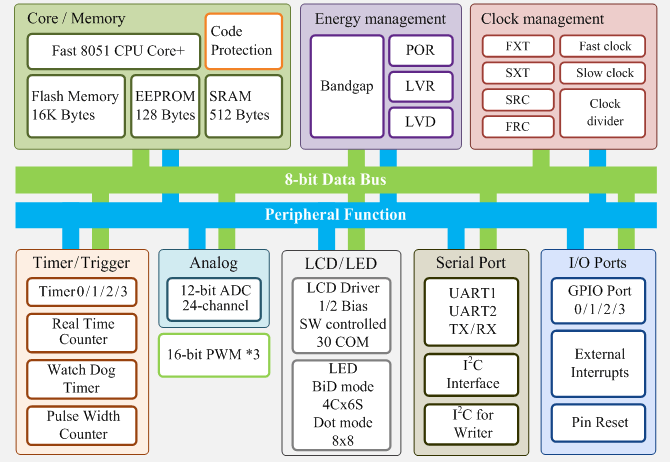

TM52F1376是一颗新的,快速的8051 架构,与业界标准8051 指令集完全兼容的8 位单片机, 并保持了8051 外围的功能模块。通常情况下,TM52 执行指令比传统的8051 架构快六倍。 通过集成多种功能在芯片上,提供更高的性能,更低的成本,能快速进入市场,包括16K 字节的Flash 程序存储器,128 字节的EEPROM 数据存储器,512 字节SRAM,低电压复位(LVR) , 低电压检测(LVD) , 双时钟省电工作模式, 8051 标准UART 和定时器Timer0/Timer1/Timer2,实时计时器Timer3,LCD/LED 驱动器,3 组16 位脉冲宽度调制器,24 通道的12 位模数转换器(ADC),I2C 串口和看门狗定时器(WDT)。

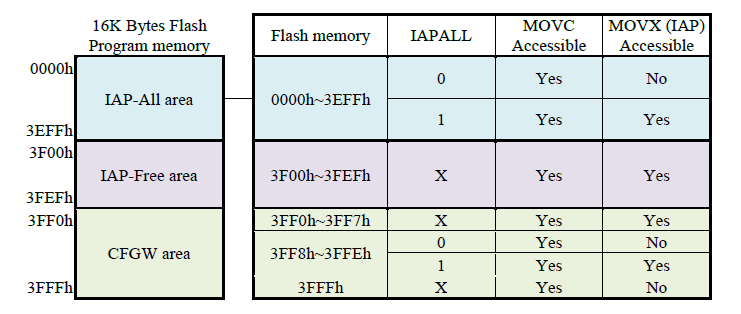

1. 大容量存储和可应用编程空间
● 16K字节大容量flash存储;
● 512字节的SRAM(IRAM+XRAM);
● 128字节EEPROM,方便用户编写程序和存储数据。
2.更快的内部时钟
● 18.432M快速时钟频率,低电压工作需求(>2.2V),让芯片能够更高效的运行;
● 130K的慢速时钟频率,减少预热时间,让芯片拥有更快的上电工作速度。
3.丰富的引脚定义
● 全引脚支持上拉和下拉,部分引脚可以设置增强灌电流能力;
● 绝大部分引脚可以作为ADC通道、全部引脚支持输出1/2VCC,所有引脚都可以将芯片从停止模式唤醒,方便用户布板布线。
4.灵活的外设资源
● 3路PWM除输出脉冲外,还可单独作为定时器使用,弥补16bit可自动重载定时器仅有timer2的不足;
● 两路UART都支持从1200-115200波特率,同时的tx和rx接口可交换,芯片使用更加灵活;
● LED驱动包含正反扫模式和点矩阵模式,9个IO最多驱动64个LED;
● 从2.05v到4.15v一共16阶可设置的低电压检测功能(LVD);
● 拥有VCC/2.5V/3/4V多种参考以及多达24路通道可选择的ADC;
● 除标准51的乘除法外,还拥有16*16/16÷16/32÷16的硬件乘除法器。
5.详尽的工程支持
TM52F1376用户手册、Keil开发插件、52系列开发说明、TM52F1376使用说明、TM52F1376例程包
