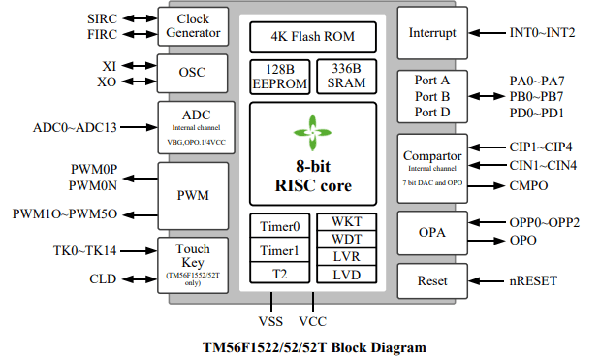

系统框图

基本功能

1.ROM: 4K x 16位闪存程序存储器

2.EEPROM: 128 x 8 位

3.RAM: 336 x 8 位

4.堆栈: 8级

5.系统时钟类型选择:

• 外部快时钟: 1~20 MHz晶振 (FXT)

• 内部RC快时钟: 16 MHz (FIRC)

• 外部慢时钟: 32768 Hz晶振 (SXT)

• 内部RC慢时钟: 85 KHz @Vcc=5V (SIRC)

6.系统时钟预分频器:

• 系统时钟可以1/2/4/8分频选项

7.省电工作模式

• 快速模式: 慢时钟使能，CPU在快时钟下保持运行

• 慢速模式: 快时钟可以关闭或使能，CPU在慢时钟下保持运行

• 空闲模式: 快时钟和CPU停止。慢时钟，T2和WKT保持运行

• 停止模式: 所有时钟停止，T2和WKT停止运行

8.3 个独立定时器

• Timer0

• -8位定时器，除以 1~256 预分频选项，具有自动重载 / 计数器 / 中断 / 停止功能

• Timer1

• -8位定时器，除以 1~256 预分频选项，具有自动重载 / 中断 / 停止功能

• -溢出和翻转输出

• T2

• -15位定时器，带有4个中断间隔时间选项

• -空闲模式唤醒定时器或用作一个简单的 15 位时基

• -时钟源: 慢时钟，Fsys/128或 FIRC/512 (16 MHz/512) 

9.中断

• 三个外部中断引脚

• -1个引脚为下降沿唤醒触发并中断

• -2个引脚为上升或下降沿唤醒触发并中断

• Timer0 / Timer1 / T2 / WKT中断

• ADC 中断

• 比较器中断

• PWM中断

• 触摸键中断

• LVD 中断

10.唤醒定时器 (WKT)

• 由内置RC振荡器提供时钟，具有4个可调节的中断时间

• -12ms / 24ms / 48ms / 96ms @Vcc=5V

11.看门狗定时器 (WDT)

• 由内置RC振荡器提供时钟，具有4个可调的复位时间

• -96 ms / 192 ms / 768 ms / 1536ms @Vcc=5V

• 在停止模式下可以关闭 / 使能看门狗定时器

12.6个16位PWMs

• 6个单独的工作占空比可调，共享的周期可调

• PWM时钟源: 系统时钟 (Fsys), FIRC (16 MHz), FIRC*2 (32 MHz)

• PWM0 支持互补输出 (PWM0P, PWM0N)

• PWM0输出, 非重叠时间可调: (0~15)*(PWMCLK)

13.12位ADC, 14个外部输入通道和3个内部电压通道

• 三个内部电压通道: VBG, 1/4VCC, OPO

• ADC参考电压: VCC或VBG (2.48V)

14.触摸键（仅限TM56F1552 / 52T）

• 15个触摸键通道和1个外部CLD

• 1个内部参考电容器

15.OPA和比较器

• OPAx1

• 比较器x1

• -带7位DAC输入

• -DAC参考电压可选择VCC或VBG (1.20V或2.48V)

16.复位源

• 上电复位

• 看门狗复位

• 低电压复位

• 外部引脚复位

17.低电压复位 (LVR) / 低电压检测 (LVD)

• 16-级低电压复位: 2.05V ~ 4.15V, 可以选择被关闭

• 15级低电压检测: 2.20V ~ 4.15V, 可以选择被关闭

18.工作电压

• Fsys= 16 MHz, 1.9V~5.5V @LVR关闭/ 25*C. 建议LVR ≥ 2.20V 在 -40*C至+105*C

注意：上电VCC必须超过POR  1.95V和所选的LVR电平以上，请参阅 “电气特性图” 避免进入ROM 死区。

19.工作温度范围: -40°C to + 105°C

20.读表取指令：16位ROM数据查表

21.集成的16位循环冗余校验 (CRC) 功能

22.指令集: 39 条指令

23.I/O 端口:

• 最多18个可编程I/O引脚

• -开漏输出

• -CMOS推挽输出

• -施密特触发器输入，带上拉/下拉电阻选项

• -所有I/O具备高灌电流

• -1/2 VCC (1/2 偏压) 输出

24.编程连接支持4线（ICP）或7线刻录

25.封装类型:

• 20-pin SOP (300 mil)

• 16-pin SOP (150 mil)

• 20-pin QFN (3x3x0.75-0.4 mm) (L=0.25 mm)

• 20-pin TSSOP (173 mil)

26.片上调试/ICE 接口

• 使用  PB0/PB3 引脚
